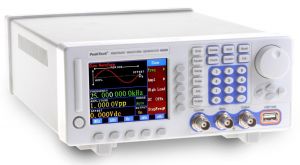

Máy phát xung tùy ý Peaktech-Đức, P4050( 25Mhz)

Thông số kỹ thuật:

Hãng sản xuất: Peaktech-Đức

Bảo hành: 12 Tháng

Dải tần số: 1 µHz – 25 MHz

Dạng sóng đầu ra: sine, square, ramp, pulse, TTL, DC + 5 Arbitrary waveforms

Chiều dài sóng: up to 8000 points

Độ phân giải theo chiều đứng: 14 bits

Tốc độ lấy mẫu: 100 MSa/s

Tổng độ méo: < 0,2 %

Dạng sóng vuông: < 20 ns ... 200 ns rise/fall time

Chu kỳ làm việc: 0,01 – 99,99 %

Độ phân giải tần số: 1 µHz

Phạm vi biên độ: 0 – 10 Vpp (DC to 1 MHz)

Độ phân giải biên độ: 0,1 mV

Dải tần số: 0,1 Hz – 200 MHz

Độ nhạy đầu vào: 100 mVpp – 20 Vpp

Điều biến xung: 1024

Dạng sóng điều biến: sine, square, ramp, arb

Tần số điều biến: 2 mHz – 20 kHz

Khuếch đại tần số: 4 W (integrated)

Nguồn cấp: 100 ~ 240 V AC; 50/60 Hz switching mode power supply

Kích thước (WxHxD): 254 x 100 x 374 mm

Trọng lượng: 3 kg

Arbitrary Waveform Generator, 1 µHz – 25 MHz

This generator provides the excellent technical performance and powerful function characteristics which are necessary for the fast measurement and with direct digital synthesis technique (DDS) and system on programmable chip technique (SoPC). The TFT-LCD interface can show the illustration of output waveform and parameters.

• Frequency accuracy: up to 10-5
• High frequency resolution: 9 digits or 1 µHz
• High waveform accuracy: the output waveforms consists of the computation value of functions with higher waveform accuracy and less distortion
• Sweep characteristics: with the function of frequency sweeping and amplitude sweeping. Start point and stop point can be set arbitrarily
• Burst modulation characteristics: FM, AM, PM, PWM and FSK
• Counting and measuring: frequency, period, pulse width and duty cycle of exterior signal can be measured, or pulse can be counted
• Integrated frequency counter up to 200 MHz and 4 W power amplifier
• Storage characteristics: 4 groups of user-defined parameters of generator state can be stored
• Programmed control: USB Host/Device and RS 232 interface
• Safety: EN-61010-1; CAT II
• Accessories: power cable, USB interface cable, software for Windows 2000/XP/VISTA and WIN 7, BNC cable, spare fuse and operation manual
